পণ্যের বিবরণ:
প্রদান:
|
| শিখা রেটিং: | UL94-V0 | ডাইলেকট্রিক ব্রেকডাউন ভোল্টেজ: | 4000VAC |
|---|---|---|---|
| মোট বেধ: | 0.15mmT | রঙ: | হালকা অ্যাম্বার |
| পণ্যের নাম: | TIS 806K | তাপ ধারনক্ষমতা: | 1 l/g-K |
| আপেক্ষিক গুরুত্ব: | 2.0 গ্রাম/সিসি | ||
| লক্ষণীয় করা: | 0.15 মিমি পুরুত্বের তাপ পরিবাহী শীট,তাপ পরিবাহী বৈদ্যুতিক বিচ্ছিন্ন শীট,1.3 W/mk তাপ পরিবাহী শীট |
||

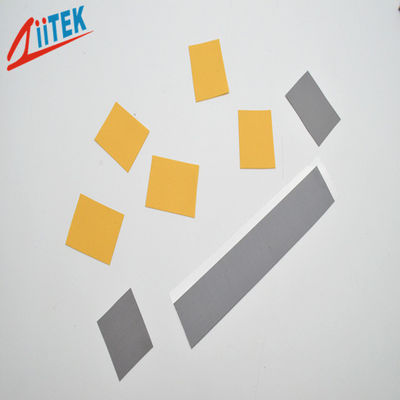

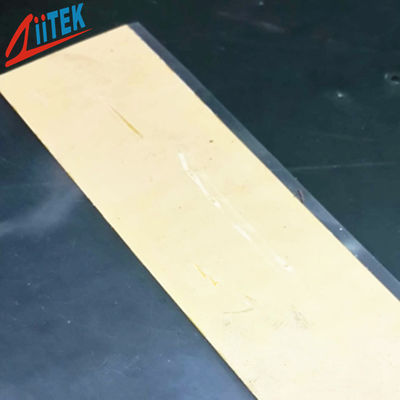

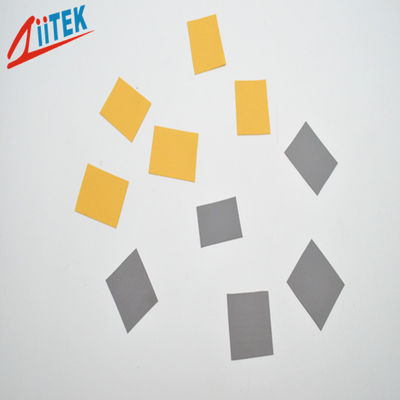

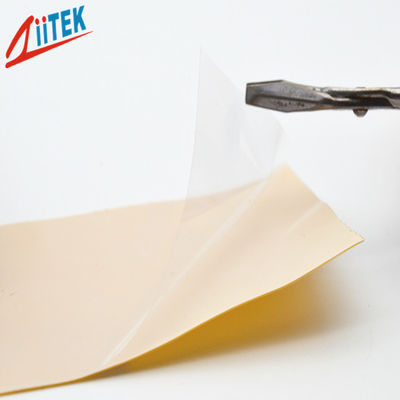

CPU, IGBT-এর জন্য 1.3 W/mk পরিবাহিতা সহ 0.15 মিমি পুরু তাপ পরিবাহী বৈদ্যুতিক বিচ্ছিন্ন শীট
TIS™806Kপণ্য একটি উচ্চ তাপ পরিবাহী এবং অস্তরক কর্মক্ষমতা অন্তরক প্যাড
এমটি ক্যাপ্টন ফিল্মে প্রলিপ্ত একটি সিরামিক ভরা নিম্ন গলনাঙ্ক যৌগ নিয়ে গঠিত।
50℃-এ, TIS™800K সিরিজ নরম হতে শুরু করে এবং প্রবাহিত হয়, উভয়ের মাইক্রোস্কোপিক অনিয়ম পূরণ করে
তাপ সমাধান এবং সমন্বিত সার্কিট প্যাকেজ পৃষ্ঠ, যার ফলে তাপ প্রতিরোধের হ্রাস
TIS800K Serice Datasheet-(E)-REV01.pdf
বৈশিষ্ট্য
>অত্যন্ত সঙ্গতিপূর্ণ পৃষ্ঠ বৈশিষ্ট্য
উচ্চ তাপ পরিবাহিতা সহ
>উচ্চ তাপ পরিবাহী এবং উচ্চ অস্তরক শক্তি
> উচ্চ ভোল্টেজ বিচ্ছিন্নতা সঙ্গে নিম্ন তাপ প্রতিরোধের
> অশ্রু এবং puncture প্রতিরোধী
আবেদন
| শক্তি রূপান্তর সরঞ্জাম |
| পাওয়ার সেমিকন্ডাক্টর: সিপিইউ, এমওএসএফইটি এবং আইজিবিটি-তে |
| অডিও এবং ভিডিও উপাদান |
| স্বয়ংচালিত নিয়ন্ত্রণ ইউনিট |
| মোটর কন্ট্রোলার |
| সাধারণ উচ্চ চাপ ইন্টারফেস |
| পাওয়ার সাপ্লাই এবং ইউপিএস |
| মোটর এবং ইঞ্জিন কন্ট্রোলার |
| টেলিভিশন এবং ভোক্তা ইলেকট্রনিক্স |
| LED পাওয়ার সাপ্লাই |
| এলইডি সিলিং ল্যাম্প |
| পাওয়ার বক্স নিরীক্ষণ |
| AD-DC পাওয়ার অ্যাডাপ্টার |
| রেইনপ্রুফ LED পাওয়ার সাপ্লাই |
| জলরোধী LED পাওয়ার সাপ্লাই |
| পিরানহা ছাদ এবং সাধারণ LED মডিউল |
| চ্যানেললেটর জন্য LED মডিউল |
| এর সাধারণ বৈশিষ্ট্যTIS™806K সিরিজ | ||||
| পণ্যের নাম | TIS™806K | TIS™808K | TIS™810K | পরীক্ষা পদ্ধতি |
| রঙ | হালকা অ্যাম্বার | চাক্ষুষ | ||
| যৌগিক বেধ | 0.005"/0.127 মিমি | 0.007"/0.178 মিমি | 0.008"/0.203 মিমি | ASTM D374 |
| এমটি ক্যাপ্টন ® পুরুত্ব |
0.001"/0.0254 মিমি | 0.001"/0.254 মিমি | 0.002"/0.508 মিমি | ASTM D374 |
| মোট পুরুত্ব | 0.006"/0.152 মিমি | 0.008"/0.203 মিমি | 0.01"/0.254 মিমি | ASTM D374 |
| আপেক্ষিক গুরুত্ব | 2.0 গ্রাম/সিসি | ASTM D297 | ||
| তাপ ধারনক্ষমতা | 1 l/gK | ASTM C351 | ||
| প্রসার্য শক্তি | >13.5 কেপিএসআই | >13.5 কেপিএসআই | >17.8 কেপিএসআই | ASTM D412 |
| ক্রমাগত ব্যবহার টেম্প | (-58 থেকে 266℉) / (-50 থেকে 130℃) | *** | ||
| বৈদ্যুতিক | ||||
| ডাইলেকট্রিক ব্রেকডাউন ভোল্টেজ | >4000 VAC | >5000 VAC | >6000 VAC | ASTM D149 |
| ডাইইলেকট্রিক ধ্রুবক | 1.8 মেগাহার্টজ | ASTM D150 | ||
| ভলিউম প্রতিরোধ ক্ষমতা | 3.5X1014 ওহম-মিটার |
ASTM D257 | ||
| শিখা রেটিং | 94 V0 | সমতুল্য UL | ||
| তাপীয় | ||||
| তাপ পরিবাহিতা | 1.3 W/mK | |||
| তাপীয় প্রতিবন্ধকতা @50psi | 0.12℃-in²/W | 0.16℃-in²/W | 0.21℃-ইন²/ওয়াট | ASTM D5470 |
স্ট্যান্ডার্ড বেধ:
0.004"(0102 মিমি) 0.005"(0.127 মিমি) 0.006"(0.152 মিমি)
কারখানার বিকল্প বেধের সাথে পরামর্শ করুন।
স্ট্যান্ডার্ড মাপ:
10" x 100" (254 মিমি x 30.48 মিমি)
পৃথক ডাই কাটা আকার সরবরাহ করা যেতে পারে.
চাপ সংবেদনশীল আঠালো:
TIS™800K সিরিজের পণ্যগুলির জন্য চাপ সংবেদনশীল আঠালো প্রযোজ্য নয়।
শক্তিবৃদ্ধি:
TIS800K সিরিজের শীট Kapton® চাঙ্গা।
